 Motor GRLM 792

Vezi subiectul anterior Vezi subiectul urmator In jos
AutorMesaj
raven234



Numarul mesajelor : 4
Reputatie : 1703
Data de inscriere : 27/02/2013

MesajSubiect: Motor GRLM 792   Mier 27 Feb 2013, 12:29


Ma poate ajuta cineva cu setul complet de date pentru motorul GRLM 792 "a" sau "b"?
Ma intereseaza mai exact rezistenta ohmica a infasurarilor in stare rece si rezistenta de izolatie a infasurarilor fata de masa masinii in stare calda (pentru polii principali si auxiliari).

Va multumesc!
Sus In jos
Dr2005
Administrator
Administrator


Numarul mesajelor : 13877
Varsta : 28
Localizare : București, Drumul Taberei
Reputatie : 16232
Data de inscriere : 17/08/2011

MesajSubiect: Re: Motor GRLM 792   Vin 01 Mar 2013, 16:09

Motor electric de tracțiune de ramă Z6100.

_________________
:TTT:
Sus In jos
http://www.transport-in-comun.ro/trenuri
Dr2005
Administrator
Administrator


Numarul mesajelor : 13877
Varsta : 28
Localizare : București, Drumul Taberei
Reputatie : 16232
Data de inscriere : 17/08/2011

MesajSubiect: Re: Motor GRLM 792   Vin 01 Mar 2013, 16:19

Sunt greu de găsit asemenea date... pe net am găsit doar
Citat :
Motorul electric de tractiune tip GRLM 792 prezintă următoarele:
-poli principali – 6buc.
-poli auxiliari – 6buc.
-bobine compensație poli principali – 48buc.
și dimensiunile de gabarit: http://www.e-achizitii.com/download_document.php?id_document=918576&id_anunt=431976&id_anunt_atribuit=0

http://www.e-achizitii.com/view_anunt.php?id_anunt=431976

_________________
:TTT:
Sus In jos
http://www.transport-in-comun.ro/trenuri
Adrian78
Administrator
Administrator
avatar

Numarul mesajelor : 10350
Localizare : Hunedoara
Reputatie : 13307
Data de inscriere : 05/10/2010

MesajSubiect: Re: Motor GRLM 792   Vin 01 Mar 2013, 17:34

Motor electric de tracțiune tip GRLM 792 a
tensiunea nominala: 850 V (continuu) / 850V (uniorar)
curent nominal: 780 A (continuu)/860 A (uniorar)
putere nominala: 615 KW (continuu) / 674 KW (uniorar)
turație nominala: 777 rot/min / 776 rot/min
turație maxima: 1865 rot/min
supraturare: 2250 rot/min
clasa de izolație F
debit aer ventilație (la V max.) 120 m³/min
masa 4,4 t
7. Transformator principal monofazat
- Frecvența 50 Hz
- Putere nominala 850 KVA
Din care: 760 KVA –pentru tracțiune
25 KVA – servicii auxiliare
65 KVA – încălzire salon călători


Motorul de tracțiune
Este de tip GRLM 792 a, alimentat în curent ondulat, cu excitație serie, 6 poli, compensate cu autoventilație. Aerul de ventilație este filtrat. Pentru circulația pe traseele cu declivitte s-a montat un ventilator suplimentar care asigură o răcire suplimentară, forțată.
Slăbirea de câmp se face în trei trepte prin șuntarea înfășurării de excitație cu un ansamblu de rezistențe și are valoarea maximă de 31%
Sus In jos
Dr2005
Administrator
Administrator


Numarul mesajelor : 13877
Varsta : 28
Localizare : București, Drumul Taberei
Reputatie : 16232
Data de inscriere : 17/08/2011

MesajSubiect: Re: Motor GRLM 792   Vin 01 Mar 2013, 18:28

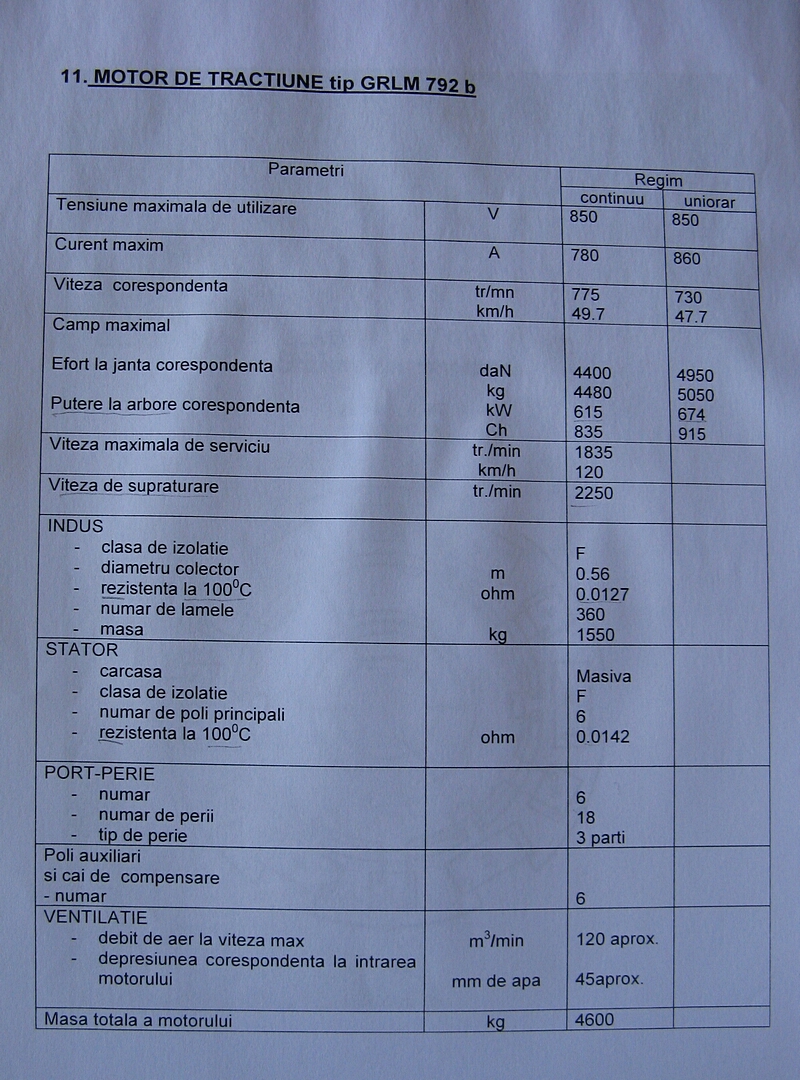

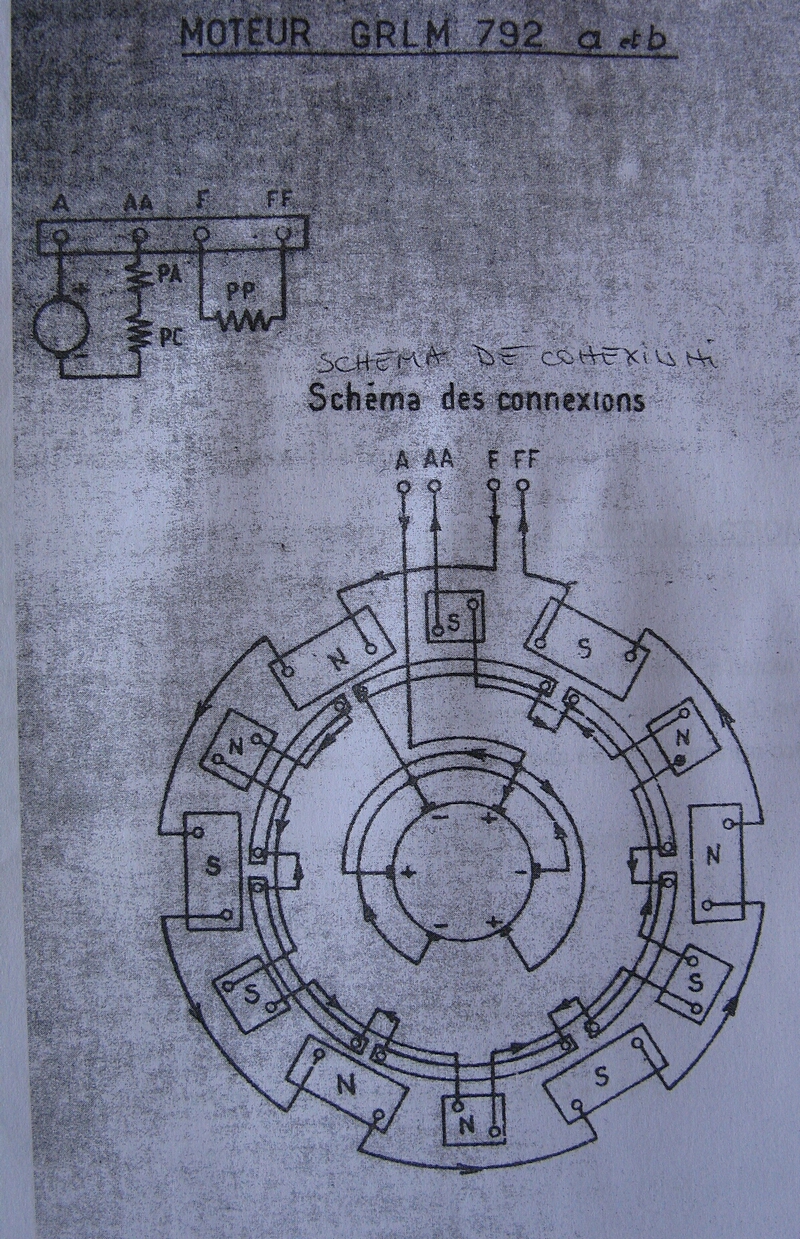

După ceva căutări prin străfundurile HDD-ului:




_________________
:TTT:
Sus In jos
http://www.transport-in-comun.ro/trenuri
raven234



Numarul mesajelor : 4
Reputatie : 1703
Data de inscriere : 27/02/2013

MesajSubiect: Re: Motor GRLM 792   Mar 05 Mar 2013, 10:51

Va multumesc pentru raspunsuri!


M-ati ajutat sa ma conving de niste chestii importanete. Smile
Sus In jos
raven234



Numarul mesajelor : 4
Reputatie : 1703
Data de inscriere : 27/02/2013

MesajSubiect: Re: Motor GRLM 792   Mar 05 Mar 2013, 12:03


Totusi are cineva idee care sunt rezistentele infasurarilor (Induse, Statorice(poli principali si auxiliari)) pentru aceste tip de motor in STARE RECE???
