 Indicatoare de cale și de semnalizare

Vezi subiectul anterior Vezi subiectul urmator In jos
Mergi la pagina : Inapoi  1, 2, 3, 4  Urmatorul
AutorMesaj
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Mier 17 Apr 2013, 22:02

E indicator coborâre pantograf. Deconectare disjunctor e la zonele neutre.
Sus In jos
AndiCFR
V.I.P Member
V.I.P Member


Numarul mesajelor : 3638
Localizare : Brașov
Reputatie : 5856
Data de inscriere : 10/06/2011

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Mier 17 Apr 2013, 22:03

Semnul pentru pregatirea coborarii pantografului.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Sam 20 Apr 2013, 18:49

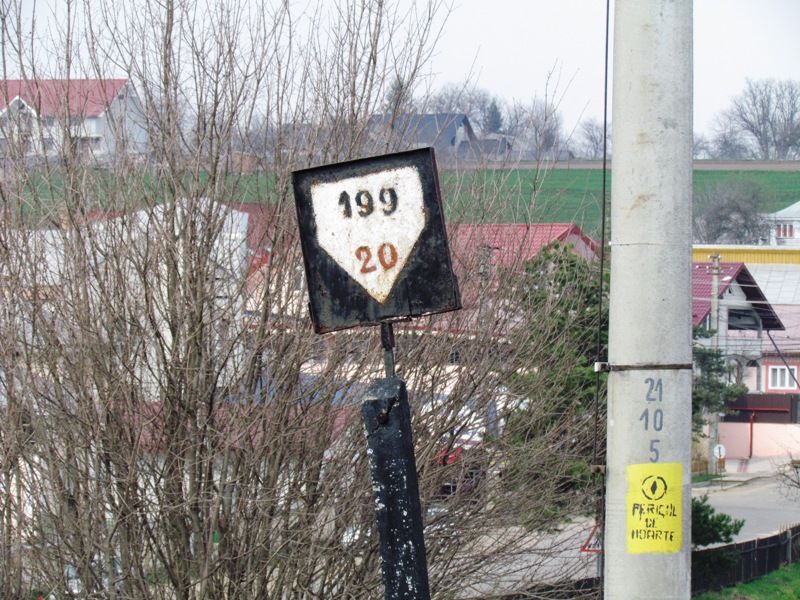

Indicator de declivitate pe linia Gura Humorului - Cacica.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Sam 11 Mai 2013, 10:23

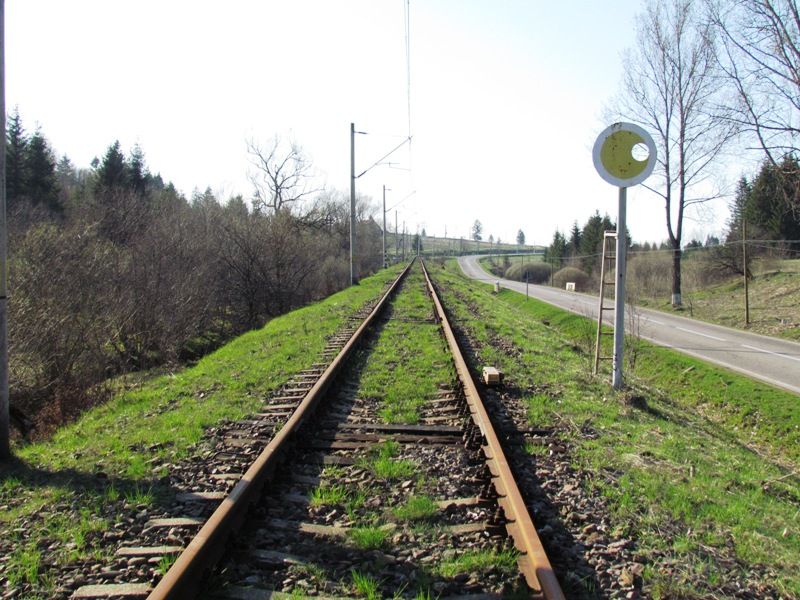

Indicator de acoperire a punctelor de secționare pe liniile cu conducere centralizată.

Sus In jos
vvmm



Numarul mesajelor : 7
Reputatie : 1344
Data de inscriere : 28/05/2013

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Dum 02 Iun 2013, 09:39

Poate cineva sa explice unde si in ce conditii se folosesc acele indicatoare ale punctelor de sectionare si ce inseamna acest lucru? Am citit in R004, dar nu imi e prea clar.
Sus In jos
cfr500



Numarul mesajelor : 1940
Varsta : 25
Reputatie : 3854
Data de inscriere : 18/11/2011

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Dum 02 Iun 2013, 10:02

Vlad a scris:
E indicator coborâre pantograf. Deconectare disjunctor e la zonele neutre.
Ce s-ar intampla daca nu s-ar cobori pantograful?
Sus In jos
Adrian78
Administrator
Administrator


Numarul mesajelor : 9411
Localizare : Hunedoara
Reputatie : 12100
Data de inscriere : 05/10/2010

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Dum 02 Iun 2013, 10:20

S-ar produce un arc electric intre pantograf si linia de contact
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Dum 02 Iun 2013, 10:46

vvmm a scris:
Poate cineva sa explice unde si in ce conditii se folosesc acele indicatoare ale punctelor de sectionare si ce inseamna acest lucru? Am citit in R004, dar nu imi e prea clar.

Se folosesc pe secțiile cu conducere centralizată (secții cu trafic redus în care circulația este dirijată de operatorul de circulație). Se folosesc în condițiile în care semnalele sunt scoase din funcție sau lipsesc. Aceste indicatoare practic avertizează mecanicul că urmează un punct de secționare (o gară)
Sus In jos
Cont dezactivat



Numarul mesajelor : 582
Varsta : 50
Reputatie : 2521
Data de inscriere : 05/11/2011

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Dum 02 Iun 2013, 13:42

ctln1991 a scris:
Vlad a scris:
E indicator coborâre pantograf. Deconectare disjunctor e la zonele neutre.
Ce s-ar intampla daca nu s-ar cobori pantograful?
Semnalizarea portiunilor in care linia de contact este defecta si unde locomotivele electrice trebuie sa circule cu pantograful coborat, se face cu următoarele indicatoare:
- pregateste sa cobori pantograful
- coboara pantograful
- ridica pantograful

Ce s-ar intampla daca nu s-ar cobori pantograful? Ar putea avaria si pantograful locomotivei electrice. La Glogovat datorita faptului ca linia de contact CFR se intersecteaza cu linia de contact a tramvaielor, s-au montat aceste indicatoare pentru a preveni avariii la linia de contact atat pe partea CFR, cat si pe partea CTP Arad (cred ca e unica in tara, intersectarea liniei de contact CFR cu linia de contact a tramvaielor)
Sus In jos
vvmm



Numarul mesajelor : 7
Reputatie : 1344
Data de inscriere : 28/05/2013

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 09:05

A vazut cineva vreodata in realitate (sau are poze) indicatorul de viteza sporita in abatere ce se monta pe stalpul semnalului de intrare? Era un triunghi galben in care era inscrisa viteza sporita conform art. 88 al instructiei de semnalizare nr. 4 din 1982.

Din punct de vedere electromecanic, cum interactioneaza balizele ECTS montate intre sine cu locomotiva si ce rol au? Este la fel si la cele de la metrou? S-a introdus si la CFR conducerea cu ATP + ATO?
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 09:18

Am văzut la Vârfu Dealului (linia 513) un astfel de indicator, însă nu era la semnalul de intrare ci era depozitat în cabina acarului. Probabil în trecut se circula cu 40 km/h în abatere la Vârfu Dealului (că 40 era trecut pe indicator) și parcă am mai văzut undeva dar nu reușesc să îmi aduc aminte unde...
Sus In jos
Sergiu rmn



Numarul mesajelor : 487
Varsta : 30
Localizare : Arad
Reputatie : 2230
Data de inscriere : 25/04/2012

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 09:43

Inainte de racordul de la Apahida ar trebui sa mai fie un astfel de indicator.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 09:48

Mi-am amintit unde am mai văzut un astfel de indicator. La 2 din cele 3 semnale de ramificație (cele care dau și în abatere) ale Hm. Lunca Budieni de pe linia 202.

La Apahida nu are cum să fie deoarece acolo viteza sporită în abatere e dată de panoul orizontal cu lumini verzi sau galbene (acum nefuncțional) nefiind nevoie și de indicatorul cu pricina.
Sus In jos
Sergiu rmn



Numarul mesajelor : 487
Varsta : 30
Localizare : Arad
Reputatie : 2230
Data de inscriere : 25/04/2012

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 10:02

La Filiasi parca mai e viteza sporita in abatere... linia 1 sau 2, nu stiu sigur.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7251
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10948
Data de inscriere : 08/04/2009

MesajSubiect: Re: Indicatoare de cale și de semnalizare   Lun 03 Iun 2013, 10:07

E posibil să fie, dar acest indicator se montează la un semnal de intrare sau ramificație doar dacă toate abaterile de după semnal sunt cu viteză sporită (e logic de ce).
Sus In jos
