MesajSubiect: Semnale luminoase   Vin 05 Oct 2012, 15:05

La rugamintea unor membri, topicul ,,Semnalizari'' a fost divizat in mai multe sectiuni.
La acest topic vom discuta despre semnalele electrice.

_________________
Catalog feroviar: click pe iconita

Va invitam sa vizitati un forum turistic: http://calatorii.myfreeforum.ro


Ultima editare efectuata de catre COSTACHE MIHAIL in Vin 05 Oct 2012, 16:03, editata de 1 ori
Sus In jos
Costin.H



Numarul mesajelor : 652
Reputatie : 3330
Data de inscriere : 15/12/2009

MesajSubiect: Re: Semnale luminoase   Vin 05 Oct 2012, 16:01

poate ar fi bine ca topicul sa fie redenumit in "Semnale electrice luminoase".
Sus In jos
Semafor
V.I.P Member
V.I.P Member


Numarul mesajelor : 1010
Varsta : 60
Localizare : Pascani( IS)
Reputatie : 3736
Data de inscriere : 21/02/2010

MesajSubiect: Re: Semnale luminoase   Mar 09 Oct 2012, 14:58

Conform instructiei de semnalizare se numesc ....<<I I I - 3 . SEMNALE LUMINOAS E
SECTIUNEA 1
Generalităti
Art. 19 Semnalele luminoase sunt:
a. pe stâlp sau pe consolă;
b. pitice.>>
Sus In jos
Semafor
V.I.P Member
V.I.P Member


Numarul mesajelor : 1010
Varsta : 60
Localizare : Pascani( IS)
Reputatie : 3736
Data de inscriere : 21/02/2010

MesajSubiect: Re: Semnale luminoase   Mar 09 Oct 2012, 15:08

Cred ca e semnalul de intrare in gara Radauti plasat aproape in centrul orasului (pentru mine are un aer pitoresc).



Dincolo de linie se vede ...<<(2) Semnalul de avarie la trecerile la nivel, se compune
dintr-un stâlp care are la partea de sus un panou în formă de romb
pe care este asezată o unitate luminoasă; functia semnalului de
avarie poate fi exercitată si de către un semnal de trecere al
blocului de linie automat prevăzut cu reperul de la art.165 –
fig.218.
(3) Indicatia dată de semnalul de avarie este următoarea:
Fig. 51. Pericol la trecerea la nivel! Ia toate măsurile
pentru oprire!
Ziua si noaptea - o unitate luminoasă de culoare rosie,
spre tren.>>

Si un detaliu

Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7254
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10987
Data de inscriere : 08/04/2009

MesajSubiect: Re: Semnale luminoase   Mar 09 Oct 2012, 17:40

Semafor a scris:
Cred ca e semnalul de intrare in gara Radauti

Da, e semnalul de intrare din capătul X.
Sus In jos
Vizitator
Vizitator



MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 11:20

Semnale din Timisoara Nord, linia 1 Resita si linia 2 Resita.
Ar putea fi folosite ca semnale de iesire in intelesul articolului 189 din instructia 004?

au indicatiile rosu si alb si sint folosite pentru manevra spre X, spre revizia de vagoane pentru cine nu cunoaste zona, cu acces la linia 1 peron.

Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7254
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10987
Data de inscriere : 08/04/2009

MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 11:29

Sunt semnale de ieșire cu 2 indicații ca în articolul 189 din instrucția 4.

Sunt practic semnale de manevra transformate in semnale de ieșire, deoarece la o linie dotată cu semnale de manevră nu se pot primi trenuri, doar la liniile dotate cu semnal de ieșire.

Semnalele de ieșire cu 2 indicații NU sunt pentru expedierea trenurilor. De la liniile dotate cu astfel de semnale nu se pot expedia trenuri către stațiile vecine. Scopul lor e cel prezentat mai sus.
Sus In jos
Vizitator
Vizitator



MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 12:06

Aha, inteleg.
Dar cum sint primite la celelalte linii infundate? o sa imi spui ca ele au semnale de iesire, Da au semnale de iesire dar in Timisoara la opritorul fix nu au semnale repetitoare ale indicatiei semnalului de iesire asa cum am vazut in Bucuresti Nord, in Iasi, in Roman.
Sus In jos
Costin.H



Numarul mesajelor : 652
Reputatie : 3330
Data de inscriere : 15/12/2009

MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 12:11

repetitoarele din Gara de Nord, de ex, sunt folosite doar cand trenurile merg spre grupele Grivita sau Basarab.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7254
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10987
Data de inscriere : 08/04/2009

MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 12:14

La liniile înfundate nu este nevoie de semnal de ieșire deoarece nu exista macazuri care trebuie acoperite. La liniile înfundate se primește tren cu semnal de intrare pe liber cu viteză redusă (tot timpul) următorul semnal ordonă oprirea (2 galbene) și viteză maxima de 15 km/h.

Într-adevăr se montează în dreptul opritorului un semnal repetitor al semnalului de ieșire din capatul opus al liniei.
La Iași și Roman (spre deosebire de București Nord) repetitoarele se folosesc doar la indicația de manevră a semnalului de ieșire deservit.
Sus In jos
Vizitator
Vizitator



MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 12:21

Vlad a scris:
La liniile înfundate nu este nevoie de semnal de ieșire deoarece nu exista macazuri care trebuie acoperite. La liniile înfundate se primește tren cu semnal de intrare pe liber cu viteză redusă (tot timpul) următorul semnal ordonă oprirea (2 galbene) și viteză maxima de 15 km/h.

ai uitat sage4ta cu virful in jos pentru cazul in care in statie se primesc trenuri si la linii neinfundate.

art, 123 aliniatul 4
(4) Acest indicator se monteaza si la semnalele luminoase de intrare ale statiilor la care se fac intrari la linie înfundata,
situatie în care sageata se afiseaza, pentru a se deosebi fata de intrarile la celelalte linii. Daca toate intrarile se fac la linie înfundata - statii terminus - acest indicator nu se monteaza.


in acest caz sageata nu indica lipsa distanta de frinare(distanta pina la semanlul urmator mai mica de 700 m)

In Timisoara Nord trenurile care sosesc de la Cruceni sau Timisoara Sud/Vest intilnesc sagetile la semnale consecutive cu indicatii diferite.
Sus In jos
Vlad
Administrator
Administrator


Numarul mesajelor : 7254
Varsta : 29
Localizare : Vatra Dornei
Reputatie : 10987
Data de inscriere : 08/04/2009

MesajSubiect: Re: Semnale luminoase   Mier 10 Oct 2012, 12:25

Așa e. Am uitat sa spun și de săgeată. Mulțumesc de completare.

Săgeata apare NUMAI cu indicația 2 galbene (la semnalizarea cu 2 trepte de viteză) respectiv galben cu o cifra sus (pentru TMV).
Sus In jos
Teodor



Numarul mesajelor : 3307
Reputatie : 5621
Data de inscriere : 18/04/2011

MesajSubiect: Re: Semnale luminoase   Vin 12 Oct 2012, 23:02

Semnale de iesire din Babeni. Directia Piatra Olt, respectiv Alunu.

Sus In jos
Balto
User Dezactivat
User Dezactivat


Numarul mesajelor : 1592
Reputatie : 3920
Data de inscriere : 05/12/2010

MesajSubiect: Re: Semnale luminoase   Sam 13 Oct 2012, 20:23

Semnal de iesire deconectat:

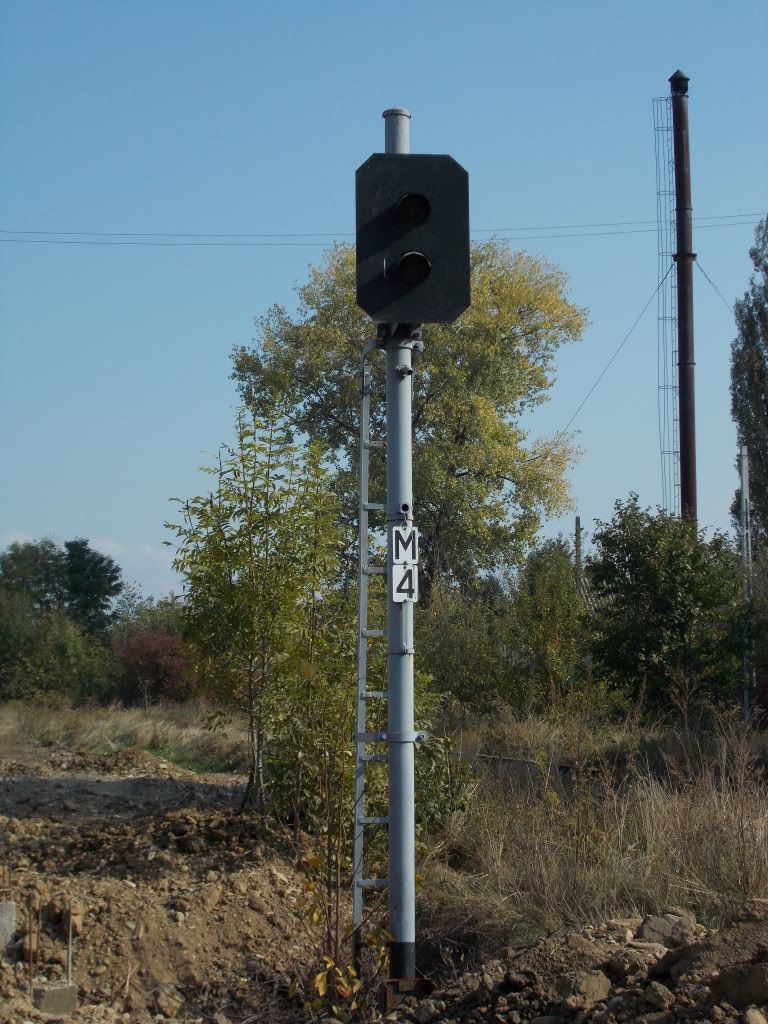

Semnal de manevra deconectat:



@Radauti
Sus In jos
Andrey_tm
Moderator si Regizorul anului
Moderator si Regizorul anului


Numarul mesajelor : 5689
Localizare : Timisoara
Reputatie : 8657
Data de inscriere : 08/09/2011

MesajSubiect: Re: Semnale luminoase   Mier 17 Oct 2012, 15:31

Semnal de iesire.
Liber cu viteza stabilita, directia Timisoara.
